টপ এন্ট্রি মিক্সার কেনার গাইড: ইঞ্জিনিয়ারদের যা কিছু জানা দরকার

কি ক শীর্ষ এন্ট্রি মিক্সার কি এবং কখন ইঞ্জিনিয়ারদের একটি নির্দিষ্ট করা উচিত

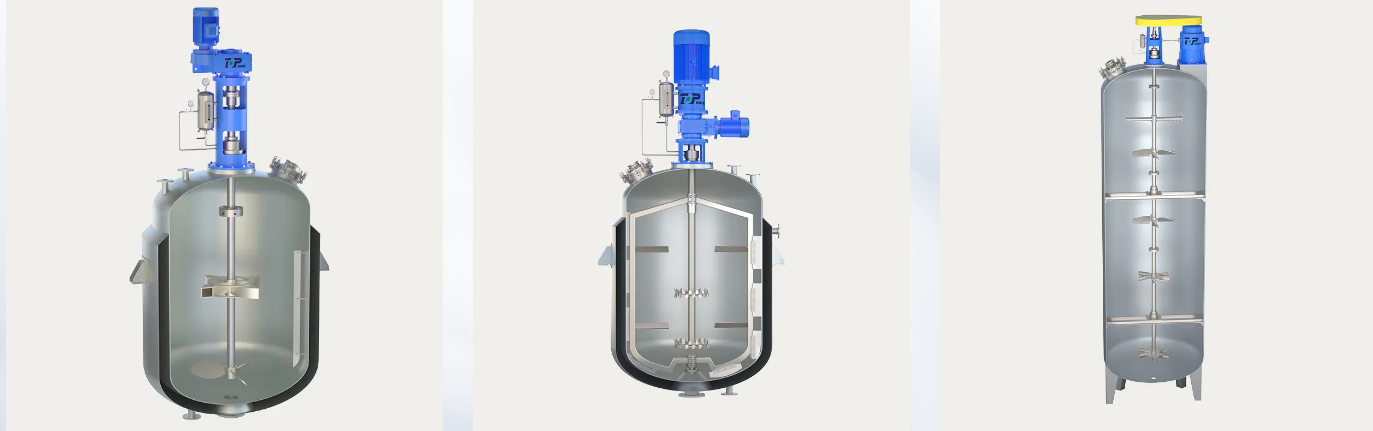

A টপ এন্ট্রি মিক্সার হল একটি অ্যাজিটেটর অ্যাসেম্বলি যা একটি ট্যাঙ্ক বা জাহাজের উপরের অংশে খোলার মাধ্যমে মাউন্ট করা হয় , একটি উল্লম্ব খাদ প্রক্রিয়া তরল এবং এক বা একাধিক impellers তরল নিমজ্জিত নিচে চলমান সঙ্গে. ড্রাইভ মোটর এবং গিয়ার রিডুসার ট্যাঙ্কের ছাদের উপরে বা একটি সাপোর্ট ব্রিজের উপর বসে, পাশ বা নীচের দিকের পরিবর্তে খাদটিকে উপরে থেকে ঘুরিয়ে দেয়। অনেক সংগ্রহের নথি এবং যান্ত্রিক ডেটা শীটে একই সরঞ্জামগুলিকে টপ-ফিড মিক্সার লেবেল করা হয়, একটি শব্দ যা জোর দেয় যে কীভাবে উপাদান, পাউডার বা সংযোজন স্ট্রীমগুলি প্রায়শই উপরে থেকে জাহাজে প্রবেশ করে যখন ইম্পেলার নীচের বিষয়বস্তুগুলিকে মিশ্রিত করে।

অ্যাজিটেশন কনফিগারেশনের তুলনা করা ইঞ্জিনিয়ারদের জন্য, সংক্ষিপ্ত উত্তর হল: একটি টপ এন্ট্রি মিক্সার হল সাধারণত নির্দিষ্ট করার কনফিগারেশন যখন একটি ট্যাঙ্কে কয়েক হাজার লিটারের বেশি ধারণ করা হয়, যখন প্রক্রিয়াটি শ্যাফ্ট বরাবর একাধিক ইম্পেলার পর্যায়কে কল করে, যখন অন্যান্য অগ্রভাগ বা পরিষ্কারের সরঞ্জামগুলির জন্য ট্যাঙ্কের নীচে পূর্ণ অ্যাক্সেসের প্রয়োজন হয়, বা যখন একটি প্রশস্ত তরল পরিসীমা জুড়ে বিস্তৃত ফ্লুইড লোড করা হয়। ব্যাচ চক্র। সাইড এন্ট্রি এবং বটম এন্ট্রি মিক্সারগুলি সংকীর্ণ অ্যাপ্লিকেশন উইন্ডোতে উপযোগী থাকে, তবে টপ-এন্ট্রি এবং টপ-ফিড পরিবারগুলি সাধারণ শিল্প মিশ্রণ, স্টোরেজ ট্যাঙ্ক মিক্সিং, এবং রিঅ্যাক্টর অ্যাজিটেশন ডিউটির সবচেয়ে বড় অংশকে কভার করে।

নীচের অংশগুলি সাইজিং লজিক, ইম্পেলার নির্বাচন, উপাদান পছন্দ, মাউন্টিং অনুশীলন এবং রক্ষণাবেক্ষণ পরিকল্পনার মধ্য দিয়ে চলে যা ইঞ্জিনিয়ারদের সাধারণত একটি রাসায়নিক ট্যাঙ্ক, একটি বর্জ্য জলের বেসিন, একটি খাদ্য ব্যাচিং জাহাজ বা বাল্ক ওয়াটার স্টোরেজ ট্যাঙ্কের জন্য একটি শীর্ষ এন্ট্রি মিক্সার স্পেসিফিকেশন চূড়ান্ত করার আগে প্রয়োজন।

টপ-এন্ট্রি মিক্সার, টপ-ফিড মিক্সার , এবং সম্পর্কিত শর্তাবলী ব্যাখ্যা করা হয়েছে

মিক্সিং সরঞ্জামের জন্য সংগ্রহের কাগজপত্র বেশ কয়েকটি ওভারল্যাপিং শর্তাবলী ব্যবহার করে এবং একটি প্রকল্পে নতুন প্রকৌশলীরা কখনও কখনও ধরে নেন যে তারা ভিন্ন মেশিনের উল্লেখ করেন যখন তারা তা করেন না। নীচের সারণীটি সংক্ষিপ্ত করে যে পরিভাষাটি সাধারণত যান্ত্রিক অঙ্কন, দরপত্র নথি এবং রক্ষণাবেক্ষণ ম্যানুয়ালগুলিতে প্রয়োগ করা হয়।

অনুশীলনে, একজন ক্রয় প্রকৌশলী উদ্ধৃতির জন্য একই অনুরোধের মধ্যে প্রায় বিনিময়যোগ্যভাবে ব্যবহৃত চারটি পদ দেখতে পাবেন। লেবেলের চেয়ে যা গুরুত্বপূর্ণ তা হল অন্তর্নিহিত যান্ত্রিক বিশদ: শ্যাফ্ট দৈর্ঘ্য, ইম্পেলার স্টেজ, সিল টাইপ এবং মাউন্টিং ফ্ল্যাঞ্জ রেটিং, এগুলি সবই অনুসরণ করা বিভাগগুলিতে আচ্ছাদিত।

কিভাবে একটি শিল্প শীর্ষ এন্ট্রি মিক্সার কাজ করে: মূল উপাদান

একটি ইন্ডাস্ট্রিয়াল টপ এন্ট্রি মিক্সার তৈরি করা হয়েছে একটি ছোট সেট উপাদান থেকে যা প্রায় প্রতিটি আকার এবং অ্যাপ্লিকেশন জুড়ে পুনরাবৃত্তি হয়। প্রতিটি অংশ বোঝা ইঞ্জিনিয়ারদের দ্রুত একটি যান্ত্রিক ডেটা শীট পড়তে এবং প্রক্রিয়ার প্রয়োজনীয়তা এবং প্রস্তাবিত হার্ডওয়্যারের মধ্যে অমিল খুঁজে পেতে সহায়তা করে।

মোটর এবং গিয়ার রিডুসার

মোটর ঘূর্ণন শক্তি সরবরাহ করে, এবং যেহেতু প্রক্রিয়া মিশ্রণের জন্য সাধারণত একটি স্ট্যান্ডার্ড মোটরের তুলনায় অনেক কম শ্যাফ্ট গতির প্রয়োজন হয়, একটি গিয়ার রিডুসার টর্ককে গুণ করার সময় গতি কমিয়ে দেয়। রিডুসার নির্বাচন পুরো সমাবেশের সবচেয়ে গুরুত্বপূর্ণ সিদ্ধান্তগুলির মধ্যে একটি কারণ টর্ক, কাঁচা হর্সপাওয়ার নয়, যা আসলে একটি সান্দ্র বা কঠিন পদার্থ-বোঝাই তরলকে সরিয়ে দেয়।

মিক্সার শ্যাফট এবং কাপলিং

শ্যাফ্ট রিডুসার থেকে টর্ককে ট্যাঙ্ক টপ দিয়ে তরলে নিয়ে যায়। শ্যাফটের দৈর্ঘ্য, ব্যাস এবং সাপোর্ট বিয়ারিংয়ের সংখ্যা সবই নির্ভর করে তরল গভীরতা এবং লোডের নিচে শ্যাফটের প্রাকৃতিক হুইপ ফ্রিকোয়েন্সির উপর। অপারেটিং গতির কাছাকাছি অনুরণন এড়াতে লম্বা ট্যাঙ্কগুলিতে দীর্ঘ শ্যাফ্টগুলির প্রায়শই একটি মধ্যবর্তী স্থির ভারবহনের প্রয়োজন হয়।

ইম্পেলার কনফিগারেশন

ইম্পেলার পছন্দ মিশ্রণের উদ্দেশ্য এবং তরল রিওলজির উপর নির্ভর করে। সাধারণ ধরনের অন্তর্ভুক্ত:

• সাধারণ মিশ্রণ এবং মাঝারি কঠিন সাসপেনশনের জন্য পিচড ব্লেড টারবাইন
• কম থেকে মাঝারি সান্দ্রতা তরলগুলিতে শক্তি দক্ষ বাল্ক প্রবাহের জন্য হাইড্রোফয়েল ইম্পেলার
• ফ্ল্যাট ব্লেড বা রুশটন স্টাইলের টারবাইন গ্যাস বিচ্ছুরণ এবং উচ্চ শিয়ার ডিউটির জন্য
• উচ্চ সান্দ্রতা ট্যাঙ্ক মিক্সার পরিষেবার জন্য অ্যাঙ্কর এবং হেলিকাল রিবন ইম্পেলার যেখানে তরল সবেমাত্র প্রাচীর থেকে দূরে সরে যায়

মাউন্ট ফ্ল্যাঞ্জ এবং খাদ সীল

মাউন্টিং ফ্ল্যাঞ্জ মিক্সারের সম্পূর্ণ ওজন এবং বাঁকানো মুহূর্তকে ট্যাঙ্কের কাঠামোতে স্থানান্তর করে, তাই ফ্ল্যাঞ্জ রেটিং এবং বোল্ট প্যাটার্ন অবশ্যই মিক্সার লোড এবং ট্যাঙ্কের ছাদের নকশা উভয়ের সাথেই মিলবে। শ্যাফ্ট সীল, একটি সাধারণ ঠোঁট সীল, একটি স্টাফিং বাক্স, বা একটি যান্ত্রিক সীল যাই হোক না কেন, প্রক্রিয়া তরল রাখে এবং খোলা ট্যাঙ্কের বাইরের দূষণকে দূরে রাখে।

ডান টপ এন্ট্রি মিক্সার নির্বাচন করা: কী ইঞ্জিনিয়ারিং প্যারামিটার

একটি উদ্ধৃতি অনুরোধ করার আগে, একজন প্রকৌশলী সাধারণত প্রক্রিয়া পরামিতিগুলির একটি সংক্ষিপ্ত তালিকা সংগ্রহ করেন। ট্যাঙ্কের জ্যামিতি, তরল সান্দ্রতা, নির্দিষ্ট মাধ্যাকর্ষণ এবং কঠিন পদার্থের বিষয়বস্তু একসাথে টর্ক এবং শক্তি নির্ধারণ করে যা একটি শীর্ষ এন্ট্রি মিক্সার সরবরাহ করতে হবে , এবং তাদের যেকোন একটি বাদ দিলে একটি ছোট বা বড় আকারের মেশিন তৈরি হয়।

ট্যাঙ্কের পরিমাণ বাড়ার সাথে সাথে প্রয়োজনীয় মোটর শক্তি বৃদ্ধি পায়, কিন্তু সরলরেখায় নয়, যেহেতু বড় জাহাজগুলি সাধারণত আনুপাতিকভাবে উচ্চ টর্ক সহ নিম্ন শ্যাফ্ট গতিতে চলে। নীচের চার্টটি ট্যাঙ্ক ভলিউমের বিপরীতে একটি টপ এন্ট্রি মিক্সার বা টপ-ফিড মিক্সার স্কোপ করার সময় সাধারণ মোটর পাওয়ার ব্যান্ড ইঞ্জিনিয়ারদের রেফারেন্স দেখায়।

চিত্র 1: টপ এন্ট্রি মিক্সার মোটর পাওয়ার জন্য সাধারণ রেফারেন্স ব্যান্ড ট্যাঙ্ক ভলিউমের বিরুদ্ধে। প্রকৃত শক্তি সান্দ্রতা, নির্দিষ্ট মাধ্যাকর্ষণ, এবং ইম্পেলার নির্বাচনের উপর নির্ভর করে।

উচ্চ সান্দ্রতা ট্যাঙ্ক মিক্সারের জন্য তরল সান্দ্রতার সাথে মেশানো গতি

খাদের গতি এবং তরল সান্দ্রতা বিপরীত দিকে চলে। পাতলা, জলের মতো তরলগুলি তুলনামূলকভাবে উচ্চ RPM-এ কার্যকরভাবে মিশ্রিত করা যেতে পারে, যখন ঘন পেস্ট এবং স্লারির জন্য ড্রাইভ ট্রেন থামানো বা শ্যাফ্টকে ওভারলোড করা এড়াতে যথেষ্ট বেশি টর্ক সহ কম RPM এ চলমান একটি উচ্চ সান্দ্রতা ট্যাঙ্ক মিক্সার প্রয়োজন। একটি সান্দ্র তরল খুব দ্রুত চালানো শক্তির অপচয় করে এবং মিশ্রণের গুণমান উন্নত না করে শিয়ার স্ট্রেস বাড়ায়, যখন একটি পাতলা তরল খুব ধীরে চালালে ব্যাচ চক্রের সময় লাভ ছাড়াই প্রসারিত হয়।

চিত্র 2: সান্দ্রতা বাড়ার সাথে সাথে গতি সাধারণত কমে যায়, এই কারণেই ঘন তরলগুলির জন্য সীমিত নকশার ফ্যাক্টর হয়ে ওঠে, গতি নয়, টর্ক।

দুটি মাত্রাবিহীন সংখ্যা মিক্সিং ইঞ্জিনিয়ারিং অনুশীলনে এই সম্পর্ককে নির্দেশ করে: মিক্সিং রেনল্ডস নম্বর, যা ট্যাঙ্কের সান্দ্র বলের সাথে জড়ীয় বলের তুলনা করে এবং পাওয়ার নম্বর, যা প্রদত্ত গতিতে টানা শক্তির সাথে ইম্পেলার জ্যামিতিকে লিঙ্ক করে। প্রবাহ কম রেনল্ডস সংখ্যায় ল্যামিনার থাকে, যার অর্থ ট্যাঙ্কের প্রাচীরের কাছাকাছি কাজ করা একটি হেলিকাল রিবন বা অ্যাঙ্কর ইম্পেলার একটি ছোট হাই-স্পিড টারবাইনের চেয়ে অনেক বেশি কার্যকর হয় যা অন্যথায় স্থবির অঞ্চলগুলিকে স্পর্শ না করে।

শীর্ষ এন্ট্রি এবং শীর্ষ-ফিড মিক্সার শিল্প অ্যাপ্লিকেশন

টপ এন্ট্রি এবং টপ-ফিড মিক্সারগুলি প্রসেস ইন্ডাস্ট্রির বিস্তৃত পরিসর জুড়ে উপস্থিত হয়। নির্দিষ্ট ইম্পেলার, সীল, এবং উপাদান নির্বাচন এক অ্যাপ্লিকেশন থেকে পরবর্তীতে স্থানান্তরিত হয় যদিও মৌলিক মাউন্টিং কনফিগারেশন একই থাকে।

রাসায়নিক ট্যাংক মিশ্রণের জন্য শীর্ষ এন্ট্রি মিক্সার

রাসায়নিক প্রক্রিয়াকরণে, রাসায়নিক ট্যাঙ্ক ডিউটির জন্য একটি শীর্ষ এন্ট্রি মিক্সার সাধারণত বিকারক মিশ্রণ, পিএইচ সামঞ্জস্য ট্যাঙ্ক এবং প্রতিক্রিয়া জাহাজগুলি পরিচালনা করে। জারা প্রতিরোধ এবং সীল অখণ্ডতা এখানে কাঁচা শক্তির চেয়ে বেশি গুরুত্বপূর্ণ, যেহেতু অনেক রাসায়নিক প্রবাহ মান কার্বন ইস্পাত ভেজা অংশগুলির দিকে আক্রমণাত্মক।

বর্জ্য জল চিকিত্সার জন্য শীর্ষ এন্ট্রি মিক্সার

বর্জ্য জল চিকিত্সার জন্য একটি শীর্ষ এন্ট্রি মিক্সার সাধারণত ট্রিটমেন্ট প্ল্যান্টে সমতা বেসিন, নিরপেক্ষকরণ ট্যাঙ্ক এবং রাসায়নিক ডোজিং ট্যাঙ্কগুলিতে ইনস্টল করা হয়। এই ইউনিটগুলি সাধারণত ক্রমাগত চলে, তাই ধ্রুবক শুল্কের অধীনে ভারবহন এবং সীল স্থায়িত্ব একটি কেন্দ্রীয় নির্বাচন ফ্যাক্টর হয়ে ওঠে।

স্লাজ মেশানোর জন্য শীর্ষ এন্ট্রি মিক্সার

অ্যানেরোবিক ডাইজেস্টার এবং ঘন করার ট্যাঙ্কগুলি কঠিন পদার্থকে স্থগিত রাখতে এবং স্তরবিন্যাস রোধ করতে স্লাজ মেশানোর জন্য একটি শীর্ষ এন্ট্রি মিক্সারের উপর নির্ভর করে। স্লাজ পরিষেবা প্রায়ই ঘষিয়া তুলিয়া ফেলিতে সক্ষম কঠিন পদার্থের সাথে মাঝারি সান্দ্রতাকে একত্রিত করে, শক্তিশালী ইম্পেলার আবরণ এবং বিস্তৃত শ্যাফ্ট ক্লিয়ারেন্সের পক্ষে।

জল ট্যাংক স্টোরেজ জন্য শীর্ষ এন্ট্রি মিক্সার

পানযোগ্য এবং প্রক্রিয়াজাত জল সঞ্চয় করার সুবিধাগুলি জলের ট্যাঙ্কের অ্যাপ্লিকেশনগুলির জন্য একটি শীর্ষ এন্ট্রি মিক্সার ব্যবহার করে প্রধানত তাপ স্তরবিন্যাস রোধ করতে এবং জীবাণুনাশক অবশিষ্টাংশকে সঞ্চিত ভলিউম জুড়ে সমানভাবে বিতরণ করতে। তরল নিজেই জলের সান্দ্রতার কাছাকাছি হওয়ায় এখানে পাওয়ারের প্রয়োজনীয়তা সাধারণত শালীন।

খাদ্য প্রক্রিয়াকরণের জন্য শীর্ষ এন্ট্রি মিক্সার

খাদ্য প্রক্রিয়াকরণের জন্য একটি শীর্ষ এন্ট্রি মিক্সার সাধারণত স্বাস্থ্যকর নকশা, মসৃণ অভ্যন্তরীণ পৃষ্ঠ এবং ঘন ঘন ধোয়ার চক্র সহ্য করে এমন উপকরণগুলিকে অগ্রাধিকার দেয়। ব্যাচের ধারাবাহিকতা এবং মৃদু শিয়ার নিয়ন্ত্রণ এই সেক্টরে কাঁচা মিশ্রণের তীব্রতা যতটা গুরুত্বপূর্ণ।

উপাদান এবং ঘের নির্বাচন: স্টেইনলেস স্টীল এবং বিস্ফোরণ প্রমাণ বিকল্প

স্টেইনলেস স্টীল শীর্ষ এন্ট্রি মিক্সার

একটি স্টেইনলেস স্টীল টপ এন্ট্রি মিক্সার সাধারণত নির্দিষ্ট করা হয় যখনই প্রক্রিয়া তরল ক্ষয়কারী, লবণাক্ত, বা একটি স্বাস্থ্যকর পৃষ্ঠ ফিনিস প্রয়োজন। খাদ্য ও পানীয়, ফার্মাসিউটিক্যাল মধ্যবর্তী, এবং সূক্ষ্ম রাসায়নিক প্রক্রিয়াকরণ লাইনগুলি স্টেইনলেস ভেজা অংশগুলির দিকে ঝুঁকে থাকে কারণ তারা পৃষ্ঠের ক্ষয় ছাড়াই ঘন ঘন ধোয়া এবং পরিষ্কার-পরিচ্ছন্নতার চক্র সহ্য করে।

বিস্ফোরণ প্রমাণ শীর্ষ এন্ট্রি মিক্সার

একটি বিস্ফোরণ প্রমাণ শীর্ষ এন্ট্রি মিক্সার একটি সিল করা এবং রেটযুক্ত মোটর ঘের ব্যবহার করে যা সম্ভাব্য ইগনিশন উত্স ধারণ করার জন্য ডিজাইন করা হয়েছে যখন মিক্সারটি দাহ্য দ্রাবক, দাহ্য ধুলো বা অন্যান্য বিপজ্জনক বায়ুমণ্ডল পরিচালনা করে এমন এলাকায় কাজ করে। এই প্রকল্পগুলিতে কাজ করা প্রকৌশলীরা সাধারণত নকশা পর্বের প্রথম দিকে উদ্ভিদের এলাকা শ্রেণীবিভাগের অধ্যয়নের সাথে ঘের নির্বাচনের সমন্বয় সাধন করে, যেহেতু ঘেরের ধরন মোটর ফ্রেমের আকার এবং মাউন্টিং বিন্যাসকে প্রভাবিত করে।

মাউন্টিং টাইপ তুলনা করা: টপ এন্ট্রি, সাইড এন্ট্রি এবং বটম এন্ট্রি মিক্সার

মাউন্টিং প্রকারের মধ্যে নির্বাচন করা একটি মিক্সিং সিস্টেম লেআউটের প্রথম দিকের সিদ্ধান্তগুলির মধ্যে একটি। একটি ইন্ডাস্ট্রিয়াল টপ এন্ট্রি মিক্সার সাধারণত ট্যাঙ্কের মাপ এবং প্রসেস ডিউটি ​​জুড়ে বিস্তৃত নমনীয়তা অফার করে, এই কারণেই এটি বেশিরভাগ ভারী শুল্ক শিল্প মিক্সার স্পেসিফিকেশনের জন্য ডিফল্ট পছন্দ হিসাবে রয়ে গেছে, যদিও সাইড এন্ট্রি এবং নিচের এন্ট্রি কনফিগারেশন এখনও কিছু প্ল্যান্টে নির্দিষ্ট লেআউটের সাথে আরও ভাল ফিট করে।

চিত্র 3: পাঁচটি ব্যবহারিক বিষয় জুড়ে আপেক্ষিক তুলনা, একটি নির্দিষ্ট মানদণ্ডের পরিবর্তে সাধারণ পাঁচ-পয়েন্ট ইঞ্জিনিয়ারিং রেফারেন্স স্কেলে স্কোর করা হয়েছে।

সাইড এন্ট্রি মিক্সারগুলি খুব বড় খোলা ট্যাঙ্কগুলির সাথে মানানসই হতে পারে যেখানে একটি শীর্ষ এন্ট্রি শ্যাফ্ট অব্যবহারিকভাবে দীর্ঘ হতে হবে এবং নীচের এন্ট্রি মিক্সারগুলি মাঝে মাঝে আঁটসাঁট হেডরুম পরিস্থিতিতে ফিট করে। তা সত্ত্বেও, রক্ষণাবেক্ষণের অ্যাক্সেস এবং সিলিংয়ের নির্ভরযোগ্যতা মিশ্রিত কার্যকারিতার পাশাপাশি ওজন করা হলে একটি শীর্ষ মাউন্ট করা অ্যাজিটেটর ব্যবস্থা সাধারণত জয়ী হয়, যেহেতু ড্রাইভের উপাদানগুলি তরল লাইনের উপরে থাকে এবং জাহাজটি নিষ্কাশন না করেই পৌঁছানো যায়।

রক্ষণাবেক্ষণ পরিকল্পনা এবং শীর্ষ মাউন্ট মিক্সার জন্য নির্ভরযোগ্যতা

একটি শীর্ষ মাউন্ট করা মিক্সারের নির্ভরযোগ্যতা পরিকল্পনা সাধারণত তিনটি পরিধান পয়েন্টের উপর কেন্দ্রীভূত হয়: শ্যাফ্ট সিল, গিয়ার রিডুসার লুব্রিকেশন এবং ইম্পেলার সংযুক্তি হার্ডওয়্যার। সিল অবস্থা সাধারণত একটি নির্ধারিত পরিদর্শন সময় পরীক্ষা করা প্রথম জিনিস যেহেতু ড্রাইভ ট্রেনের কোনো উপসর্গ দেখা দেওয়ার আগে একটি অবনমিত সীল প্রায়ই মাউন্টিং ফ্ল্যাঞ্জের চারপাশে তরল ক্ষরণ হিসাবে দেখা যায়।

চিত্র 4: সাধারণ পরিদর্শন ব্যবধান রেফারেন্স পয়েন্ট, কর্তব্য চক্র, তরল ঘষিয়া তুলিয়া ফেলিতে সক্ষমতা, এবং ক্রমাগত বনাম বিরতিমূলক অপারেশন উপর ভিত্তি করে অনুশীলনে সমন্বয় করা হয়।

বর্জ্য জল বা স্লাজ পরিষেবায় ক্রমাগত শুল্ক বিরতিমূলক ব্যাচ ট্যাঙ্কের তুলনায় এই ব্যবধানগুলিকে সংক্ষিপ্ত করে, এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম সলিড সামগ্রী মাউন্টিং প্রকার নির্বিশেষে ইম্পেলার এবং শ্যাফ্ট আবরণ পরিধানকে ত্বরান্বিত করে। সময়ের সাথে সাথে কম্পনের প্রবণতা এবং গিয়ারবক্স তেলের অবস্থা রেকর্ড করা একটি সীল বা বিয়ারিং আসলে ব্যর্থ হওয়ার আগে একটি প্রাথমিক সতর্কতা দেয়।

হেভি ডিউটি ইন্ডাস্ট্রিয়াল মিক্সার সিস্টেমের জন্য ইনস্টলেশন নির্দেশিকা

যেকোন ভারী শুল্ক শিল্প মিক্সারের দীর্ঘমেয়াদী নির্ভরযোগ্যতার উপর ইনস্টলেশনের গুণমান সরাসরি প্রভাব ফেলে এবং বেশিরভাগ ক্ষেত্রের সমস্যাগুলি কমিশনিংয়ের সময় দ্রুত বা এড়িয়ে যাওয়া নিম্নলিখিত পদক্ষেপগুলির মধ্যে একটিতে ফিরে আসে।

1. নিশ্চিত করুন যে ট্যাঙ্কের ছাদ বা সমর্থন কাঠামো সম্পূর্ণ স্থির ওজন বহন করতে পারে এবং অপারেশন চলাকালীন উত্পন্ন নমন মুহূর্তটি বহন করতে পারে, শুধু মিক্সারের শুকনো ওজন নয়।
2. জাহাজটি ভর্তি হওয়ার আগে গিয়ার রিডুসার আউটপুট এবং মিক্সার শ্যাফ্ট কাপলিং এর মধ্যে শ্যাফ্ট সারিবদ্ধতা যাচাই করুন, যেহেতু লোডের অধীনে ভুলভাবে সংযোজন পরে সংশোধন করা অনেক কঠিন।
3. অঙ্কন সহনশীলতার বিরুদ্ধে ট্যাঙ্কের প্রাচীর এবং নীচে থেকে ইমপেলার ক্লিয়ারেন্স পরীক্ষা করুন, বিশেষ করে অভ্যন্তরীণ বাফেল বা কয়েল সহ জাহাজগুলিতে।
4. ফ্ল্যাঞ্জের চারপাশে একটি একক পাসে আঁটসাঁট করার পরিবর্তে সমস্ত মাউন্টিং ফ্ল্যাঞ্জ বোল্টকে নির্দিষ্ট ক্রম এবং মান অনুযায়ী টর্ক করে।
5. ঘূর্ণন দিক নিশ্চিত করতে একটি প্রাথমিক নো-লোড পরীক্ষা চালান এবং প্রক্রিয়া তরল প্রবর্তনের আগে শ্যাফ্ট হুইপ পরীক্ষা করুন।
6. মিক্সারটি স্বাভাবিক প্রক্রিয়ার অবস্থায় চলার পরে বেসলাইন কম্পন এবং বর্তমান ড্র রিডিং রেকর্ড করুন, যেহেতু এই সংখ্যাগুলি ভবিষ্যতের রক্ষণাবেক্ষণ চেকের জন্য রেফারেন্স পয়েন্ট হয়ে ওঠে।

স্ট্রাকচারাল সাপোর্ট রেট্রোফিট প্রকল্পগুলিতে বিশেষ মনোযোগের দাবি রাখে, যেখানে একটি লাইটার অ্যাজিটেটর বা কোনও অ্যাজিটেটরের জন্য ডিজাইন করা একটি বিদ্যমান ট্যাঙ্কের ছাদ একটি বড় টপ মাউন্ট করা মিক্সার নিরাপদে ইনস্টল করার আগে শক্তিশালীকরণের প্রয়োজন হতে পারে।

একটি শীর্ষ এন্ট্রি মিক্সার প্রস্তুতকারকের সাথে কাজ করা

একটি শীর্ষ এন্ট্রি মিক্সার প্রস্তুতকারক নির্বাচন করা একটি প্রক্রিয়া প্রয়োজনের সাথে একটি ডেটা শীট তুলনা করার চেয়ে বেশি কিছু জড়িত। স্পেসিফিকেশন পর্বের সময় ইঞ্জিনিয়ারিং সমর্থন, অ-মানক ট্যাঙ্ক জ্যামিতি মডেল করার ক্ষমতা এবং একাধিক শিল্প জুড়ে অ্যাপ্লিকেশন অভিজ্ঞতার অ্যাক্সেস সবই ফিল্ডে পৌঁছানোর পরে চূড়ান্ত সরঞ্জামগুলি কতটা ভাল কার্য সম্পাদন করে তা আকার দেয়।

Wuxi Top Mixer Equipment Co., Ltd. হল একটি ইন্ডাস্ট্রিয়াল অ্যাজিটেটর প্রস্তুতকারকের একটি উদাহরণ যার একটি ডেডিকেটেড ইঞ্জিনিয়ারিং টিম ফ্লুইড, পাউডার এবং স্লারি মিক্সিং ইকুইপমেন্ট নিয়ে বিস্তৃত। ইয়াংজি নদী ডেল্টা শিল্প অঞ্চলের মধ্যে উক্সিতে এর উৎপাদন বেস সহ 2003 সালে প্রতিষ্ঠিত, কোম্পানিটি পাউডার এবং স্লারি মিশ্রণ, বায়োমাস শক্তি এবং পরিবেশগত সুরক্ষা, খাদ্য এবং ফার্মাসিউটিক্যাল মধ্যবর্তী প্রক্রিয়াকরণ এবং সূক্ষ্ম রাসায়নিক মিশ্রণ সহ বিভিন্ন অ্যাপ্লিকেশন বিভাগ জুড়ে তার কাজ সংগঠিত করে। এই ধরনের বিভাগীয় কাঠামো একটি বিস্তৃত গ্রাহক বেস পরিবেশনকারী নির্মাতাদের মধ্যে সাধারণ, যেহেতু ইম্পেলার জ্যামিতি, সীলের ধরন এবং উপাদান নির্বাচন একটি খাদ্য ব্যাচিং ট্যাঙ্ক এবং একটি সূক্ষ্ম রাসায়নিক চুল্লির মধ্যে যথেষ্ট পার্থক্য করে।

প্রকৌশলীরা যখন টপ এন্ট্রি মিক্সার প্রস্তুতকারককে মূল্যায়ন করেন, তখন কথোপকথনের শুরুতে কয়েকটি ব্যবহারিক প্রশ্ন উঠে আসে: প্রস্তুতকারক মডেল কি অ-মানক ট্যাঙ্কের উচ্চতার জন্য ক্রিটিক্যাল স্পিড শ্যাফ্ট করতে পারে, তারা কি একটি অস্বাভাবিক তরল রসায়নের সাথে মিলে যাওয়া ইম্পেলার উপকরণ উৎস করতে পারে এবং ইউনিটটি ইনস্টল হয়ে গেলে তারা কি কমিশনিং এবং সমস্যা সমাধানে সহায়তা করতে পারে। রাসায়নিক, জল চিকিত্সা, খাদ্য, এবং বায়োমাস সেক্টর জুড়ে অভিজ্ঞতা সম্পন্ন নির্মাতারা সাধারণত একটি একক ক্যাটালগ কনফিগারেশন থেকে কাজ করা সরবরাহকারীর চেয়ে এই প্রশ্নগুলির একটি বিস্তৃত রেফারেন্স নিয়ে আসে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

• প্রশ্ন 1: একটি শীর্ষ এন্ট্রি মিক্সার কি?

  উত্তর: এটি একটি অ্যাজিটেটর যা একটি ট্যাঙ্কের উপরের দিকে মাউন্ট করা হয়, যেখানে শ্যাফ্ট এবং ইম্পেলার প্রক্রিয়া তরলে নীচের দিকে প্রসারিত হয় যখন মোটর এবং রিডুসার জাহাজের উপরে থাকে।

• প্রশ্ন 2: একটি শীর্ষ এন্ট্রি মিক্সার কিভাবে কাজ করে

  উত্তর: মোটর একটি গিয়ার রিডুসার চালায় যা গতি কমায় এবং টর্ক বাড়ায়, এক বা একাধিক ইমপেলারের সাথে সংযুক্ত একটি উল্লম্ব শ্যাফ্ট ঘুরিয়ে দেয় যা বিষয়বস্তুগুলিকে মিশ্রিত বা স্থগিত করতে ট্যাঙ্কের ভিতরে প্রবাহের ধরণ তৈরি করে।

• প্রশ্ন 3: টপ-ফিড মিক্সার কি?

  উত্তর: শব্দটি একই টপ-মাউন্ট করা কনফিগারেশনকে বর্ণনা করে, প্রায়শই ব্যবহৃত হয় যখন প্রসেসটি ফিডিং পাউডার, অ্যাডিটিভ, বা তরল স্রোতকে উপর থেকে পাত্রে প্রবাহিত করে যখন ইম্পেলার মিশ্রণটি মিশ্রিত করে।

• প্রশ্ন 4: শিল্প আন্দোলনকারী কি?

  উত্তর: এটি এমন সরঞ্জামগুলির জন্য একটি সাধারণ শব্দ যা একটি ট্যাঙ্ক বা জাহাজের ভিতরে তরল মিশ্রিত করতে, কঠিন পদার্থকে স্থগিত করতে, বা একটি প্রক্রিয়া ব্যাচ জুড়ে অভিন্ন তাপমাত্রা এবং রচনা বজায় রাখতে গতি তৈরি করে।

• প্রশ্ন 5: ট্যাঙ্ক আন্দোলন কি?

  উত্তর: ট্যাঙ্ক অ্যাজিটেশন বলতে বোঝায় একটি জাহাজের ভিতরে প্রবাহ তৈরি করার যান্ত্রিক প্রক্রিয়া, সাধারণত ঘূর্ণায়মান ইম্পেলারের মাধ্যমে, মিশ্রণ, সাসপেনশন, তাপ স্থানান্তর, বা প্রতিক্রিয়া অভিন্নতা অর্জনের জন্য।

• প্রশ্ন 6: আমি কীভাবে আমার ট্যাঙ্কের জন্য সঠিক শীর্ষ এন্ট্রি মিক্সারটি বেছে নেব

  উত্তর: ট্যাঙ্কের জ্যামিতি, তরল সান্দ্রতা, নির্দিষ্ট মাধ্যাকর্ষণ এবং কঠিন পদার্থের বিষয়বস্তু দিয়ে শুরু করুন, তারপর মোটর পাওয়ার এবং সীল কনফিগারেশন নির্বাচন করার আগে সেই পরামিতিগুলির সাথে টর্ক এবং ইম্পেলারের ধরন মেলান৷

• প্রশ্ন 7: টপ এন্ট্রি মিক্সার এবং সাইড এন্ট্রি মিক্সারের মধ্যে পার্থক্য কী

  উত্তর: একটি টপ এন্ট্রি মিক্সার তরল লাইনের উপরে ড্রাইভ সহ ট্যাঙ্ক টপ দিয়ে মাউন্ট হয়, যখন একটি সাইড এন্ট্রি মিক্সার নীচের কাছে ট্যাঙ্ক প্রাচীরের মধ্য দিয়ে মাউন্ট করে, যা নির্দিষ্ট বড় খোলা ট্যাঙ্ক লেআউটের জন্য উপযুক্ত।

• প্রশ্ন 8: একটি শীর্ষ এন্ট্রি মিক্সার উচ্চ সান্দ্রতা তরল হ্যান্ডেল করতে পারেন

  উত্তর: হ্যাঁ, একটি নোঙ্গর বা হেলিকাল রিবন ডিজাইনের মতো সঠিক ইম্পেলার এবং কম গতি এবং উচ্চ টর্কের জন্য একটি গিয়ার রিডুসারের সাথে, একটি উচ্চ সান্দ্রতা ট্যাঙ্ক মিক্সার কনফিগারেশন কার্যকরভাবে পুরু তরলগুলি পরিচালনা করতে পারে।

• প্রশ্ন 9: কোন শিল্পগুলি টপ এন্ট্রি মিক্সার ব্যবহার করে

  উত্তর: রাসায়নিক প্রক্রিয়াকরণ, বর্জ্য জল চিকিত্সা, স্লাজ হজম, জল সঞ্চয়, খাদ্য এবং পানীয় প্রক্রিয়াকরণ, এবং জৈববস্তু শক্তি সুবিধাগুলি সাধারণত টপ এন্ট্রি এবং টপ-ফিড মিক্সার ব্যবহার করে।

• প্রশ্ন 10: কত ঘন ঘন একটি শীর্ষ এন্ট্রি মিক্সার পরিসেবা করা উচিত

  উত্তর: ডিউটি চক্র এবং তরল ক্ষয়কারীতার সাথে পরিদর্শনের ব্যবধান পরিবর্তিত হয়, তবে অনেক ক্রমাগত ডিউটি ইউনিট প্রায় ছয় থেকে বারো মাসের চক্রে পরীক্ষা করা হয়, প্রাথমিক চেকপয়েন্ট হিসাবে সীল এবং গিয়ারবক্স তেলের অবস্থা সহ।

• প্রশ্ন 11: একটি শীর্ষ এন্ট্রি মিক্সার প্রস্তুতকারক কাস্টম ডিজাইন অফার করে?

  উত্তর: Wuxi Top Mixer Equipment Co., Ltd. সহ অনেক নির্মাতারা অ-মানক ট্যাঙ্ক জ্যামিতি মডেল করতে এবং নির্দিষ্ট প্রক্রিয়ার চারপাশে শ্যাফ্ট দৈর্ঘ্য, ইম্পেলারের ধরন এবং সিল কনফিগারেশন সামঞ্জস্য করতে ইঞ্জিনিয়ারদের সাথে কাজ করে।

• প্রশ্ন 12: উপরে মাউন্ট করা আন্দোলনকারীতে গিয়ার রিডিউসারের ভূমিকা কী

  উত্তর: গিয়ার রিডুসার মোটর গতিকে নিম্ন শ্যাফ্ট গতি এবং উচ্চ টর্কে রূপান্তরিত করে যা বেশিরভাগ মিক্সিং ডিউটির জন্য প্রয়োজন, এবং এর রেটিং মূলত নির্ধারণ করে যে মিক্সারটি পরিষেবাতে কতটা লোড পরিচালনা করতে পারে।
